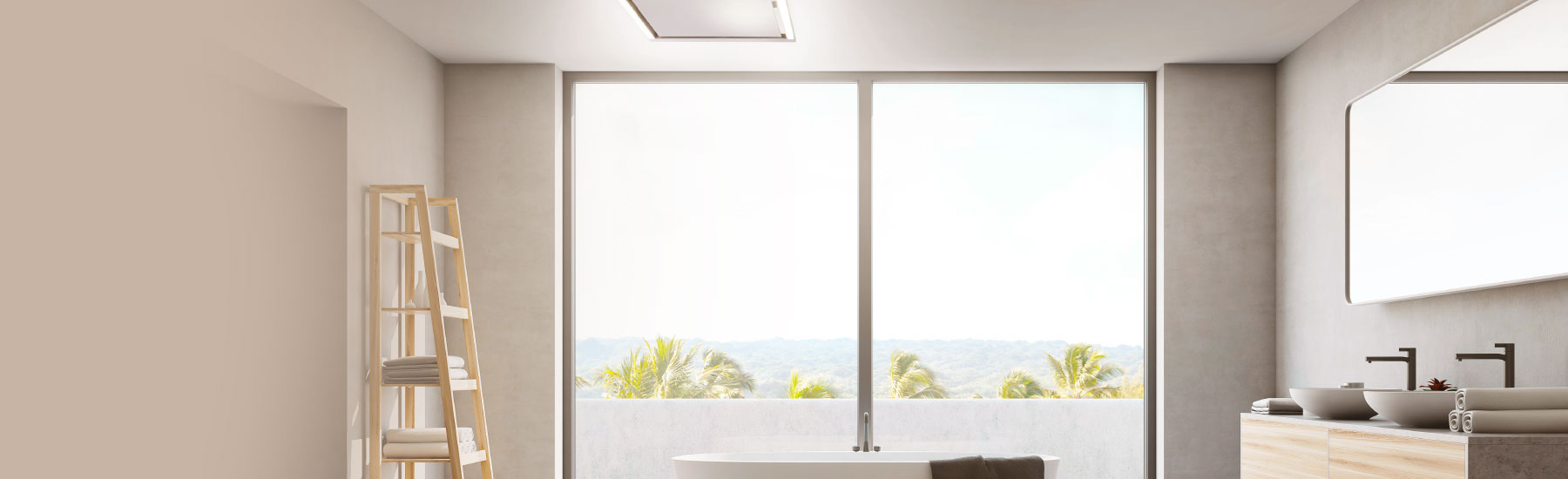

Die Vitramo Infrarotheizung im Badezimmer

Vorschriften zum Einsatz einer Vitramo- Infrarotheizung im Bad

Die Installation des Vitramo Heizsystems in Bädern und Räumen mit einer Badewanne oder Dusche muss zwingend durch eine Elektrofachkraft so erfolgen, dass eine Gefährdung durch elektrische Ströme ausgeschlossen ist.

Sie richtet sich nach der DIN VDE 0100-701, Ausgabe 2008-10.

(Errichten von Niederspannungsanlagen - Teil 7-701: Anforderungen für Betriebsstätten, Räume und Anlagen besonderer Art - Räume mit Badewanne oder Dusche (IEC 60364-7-701: 2006, modifiziert); Deutsche Übernahme HD 60364-7-701:2007)

Die Schutzbereiche im Bad sind in der DIN 57100/VDE 100 Teil 701 festgelegt. Diese unterscheidet vier Bereiche:

Bereich 0 - Innenbereich Badewanne oder Dusche

Der Schutzbereich 0 definiert den Innenbereich einer Badewanne oder Dusche mit Wanne. Bei Duschen ohne Wanne (ebenerdige Duschen) gibt es keinen Schutzbereich 0. Es gilt dann ein Radius von 120 cm um den Duschkopf als Schutzbereich 1.

Die Installation des Vitramo Heizelementes ist im Schutzbereich 0 verboten.

Bereich 1 - Fläche über Bade- oder Duschwanne

Der Schutzbereich 1 erstreckt sich über dem Schutzbereich 0 bis auf eine Höhe von mindestens 2,25 m, wenn der Wasseranschluss höher liegt (z. B. bei Duschen), dann bis zu dieser Höhe, über dem Fußboden und gilt für Flächen über Badewannen oder Duschen, bzw. den Bereich unterhalb der Bade- oder Duschwanne bis zur Aufstellfläche.

Erlaubt: Die Installation des Vitramo Heizelementes ist im Schutzbereich 1 unter nachfolgenden Voraussetzungen gestattet:

• Deckenmontage
• Deckenhöhe mindestens 2,25m
• Heizelement hat Mindestabstand von 60 cm zum Wasserauslass (Brausekopf)

Verboten: In Räumen mit einer Deckenhöhe unter 2,25m ist die Installation des Vitramo Heizelementes verboten, ebenso ist die Wandmontage im Schutzbereich 1 verboten.

Bereich 2 - 60 cm Bereich

Der Schutzbereich 2 gilt für Flächen mit einer Tiefe von 60 cm vor Badewanne oder Dusche, die in Handreichweite sind. An den Wandseiten gilt der Bereich bis zu einer Höhe von min. 2,25 m der Wände ab Fußbodenoberkante. An Duscheinstiegen ist dies ein Kreis mit der Duschwand als Mittelpunkt (Fadenlänge). Es gelten die Forderungen wie in Schutzbereich 1.

Die Installation des Vitramo-Heizelementes ist im Schutzbereich 2 an der Decke möglich.

Bei Wandmontage bitten wir Sie um kurze Rücksprache unter Telefon 09341 8495717 oder per Mail.

Informationen zum Schutzbereich finden Sie z.B. in Wikipedia.
